Die rote Lampe leuchtet, Sonic bleibt unsichtbar, und der Fernseher meldet vielleicht sogar „Kein Signal“. Wenn dein Sega Mega Drive kein Bild zeigt, beweist die Betriebsanzeige noch nicht, dass das Spiel korrekt startet. Ebenso wenig beweist ein schwarzer Bildschirm einen Defekt der Konsole. Stromversorgung, Spielmodul, Bildkabel, Wandlung und Fernseheinstellung müssen zusammenpassen.

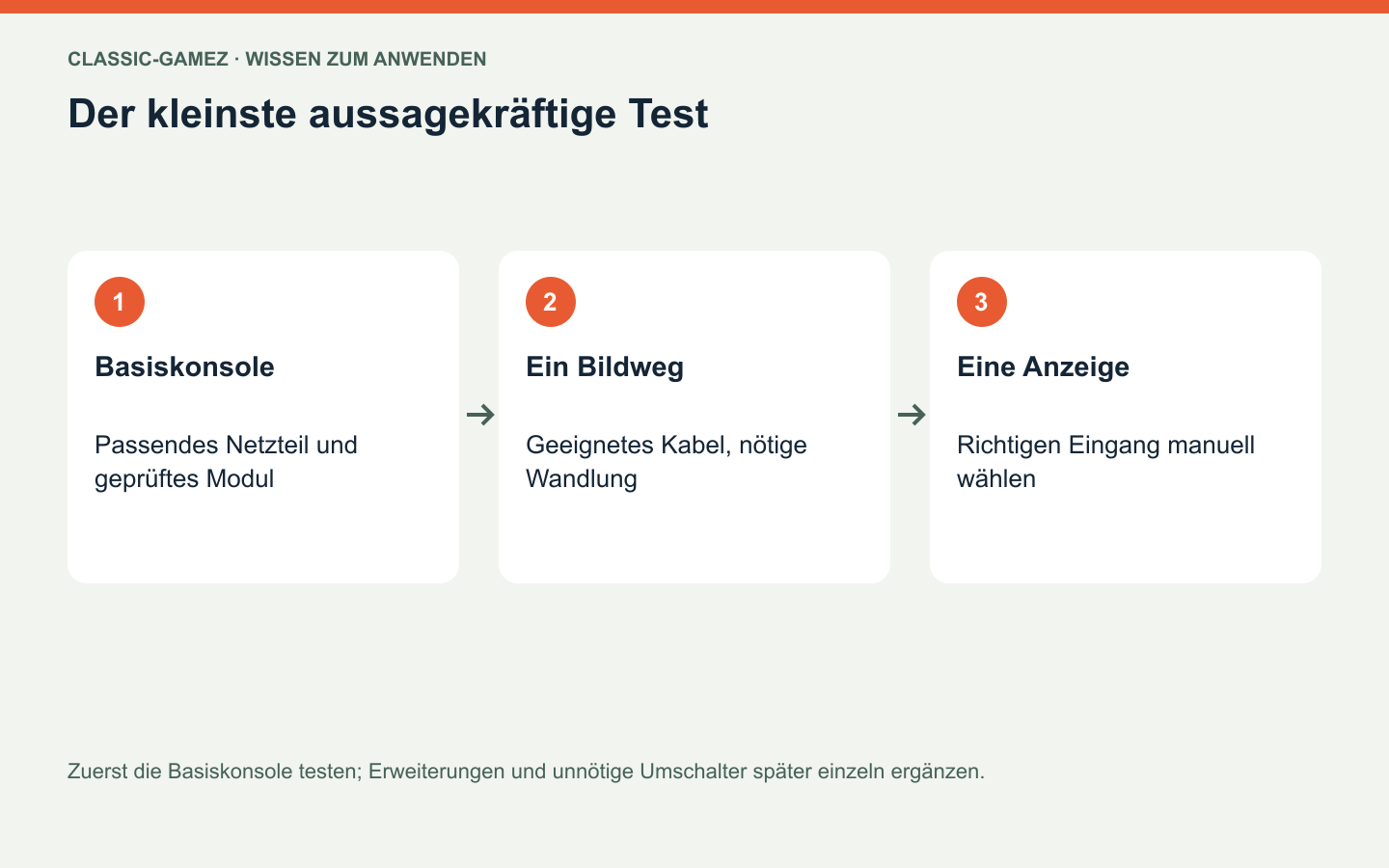

Beginne mit einem möglichst einfachen Aufbau: Konsole, passendes Netzteil, ein bekannt funktionierendes Spiel, ein geeignetes Bildkabel und eine geeignete Anzeige. Erweiterungen und zusätzliche Umschalter bleiben zunächst außen vor. Danach prüfst du die Verbindung Schritt für Schritt. So vermeidest du unnötige Käufe und kannst am Ende genau sagen, welcher Teil der Kette verdächtig ist.
Zuerst das Modell bestimmen
Mega Drive 1 und Mega Drive 2 spielen grundsätzlich dieselbe Generation von Mega-Drive-Modulen ab, unterscheiden sich aber bei der Anschlussausstattung. Die Modellnummer auf der Unterseite und die Rückseite sind deshalb wichtiger als die Farbe des Gehäuses. Bei Importen, Fremdherstellergeräten und Umbauten solltest du besonders genau hinsehen.
Fotografiere die Buchsen und vorhandenen Beschriftungen. Prüfe anschließend, ob das verwendete Kabel ausdrücklich für dein Modell angeboten wurde. Ein Zubehörteil mit „Sega“ im Namen kann zu einem anderen System gehören. Auch zwei ähnlich aussehende runde Stecker müssen nicht dieselbe Belegung haben. Drücke einen Stecker niemals mit Gewalt in die Buchse.
Als technische Grundlage zeigt Segas Servicehandbuch für das Mega Drive II, Seiten 3 bis 5 den AV-Ausgang, den separaten Netzteilanschluss und unterschiedliche regionale Zubehörvarianten. Das englischsprachige Herstellerdokument ergänzt die deutschen Anleitungen und ist keine Aufforderung zur eigenständigen Platinenreparatur.
Stromversorgung vor dem Bildkabel prüfen
Kontrolliere die Angaben auf Konsole und Netzteil. Modellzuordnung, Ausgangsspannung, Polarität und Stecker müssen stimmen. Die elektrische Belastbarkeit des Netzteils muss ausreichend sein. Übernimm eine Zuordnung nicht allein deshalb, weil ein alter Verkäufer das Gerät mit diesem Netzteil geliefert hat. Gerade bei Sammlungsauflösungen wird Zubehör gelegentlich vermischt.
Eine leuchtende LED ist nur eine Beobachtung. Sie bestätigt nicht, dass sämtliche internen Funktionen korrekt arbeiten oder die Versorgung unter Last stabil bleibt. Umgekehrt darfst du ein dunkles Gerät nicht sofort dem Bildkabel zuschreiben. Trenne die Prüfbereiche: Erst eine nachvollziehbar passende Versorgung, dann das Spiel und schließlich der Weg zum Bildschirm.
Teste bei unklarer Versorgung nicht wahllos Netzteile aus deiner Kabelkiste. Wenn die Beschriftung fehlt oder das Netzteil beschädigt ist, hilft eine fachkundige Prüfung. Ein korrekt passendes Ersatznetzteil ist ein gezielter Gegencheck; ein nur mechanisch passendes ist es nicht.
Das Spielmodul als Fehlerquelle ausschließen
Schalte die Konsole aus, bevor du das Modul entfernst oder erneut einsetzt. Sega beschreibt dieses Vorgehen auch im deutschen Teil der Originalanleitung zu Herzog Zwei. Prüfe, ob das Modul vollständig und gerade sitzt. Ein schief eingesetztes Spiel ist kein brauchbarer Ausgangspunkt für weitere Diagnosen.
Verwende nach Möglichkeit ein zweites, nachweislich funktionierendes Spiel der passenden Region. Notiere, ob sich das Fehlerbild verändert. Startet ein Modul zuverlässig und das andere überhaupt nicht, konzentriert sich die Untersuchung auf dieses Spiel beziehungsweise seinen Kontakt zur Konsole. Das bedeutet noch nicht automatisch, dass das Modul irreparabel defekt ist.
Sichtbare Verschmutzungen sollten fachgerecht und materialschonend behandelt werden. Vermeide Schleifpapier, aggressives Kontaktspray und das Hineinblasen in den Schacht. Wenn du eine Kontaktreinigung nicht sicher durchführen kannst, lass sie erledigen. Kräftiges Hin- und Herbewegen bei eingeschalteter Konsole ist kein sinnvoller Ersatz für eine kontrollierte Prüfung.
Welche Verbindung verwendest du tatsächlich?

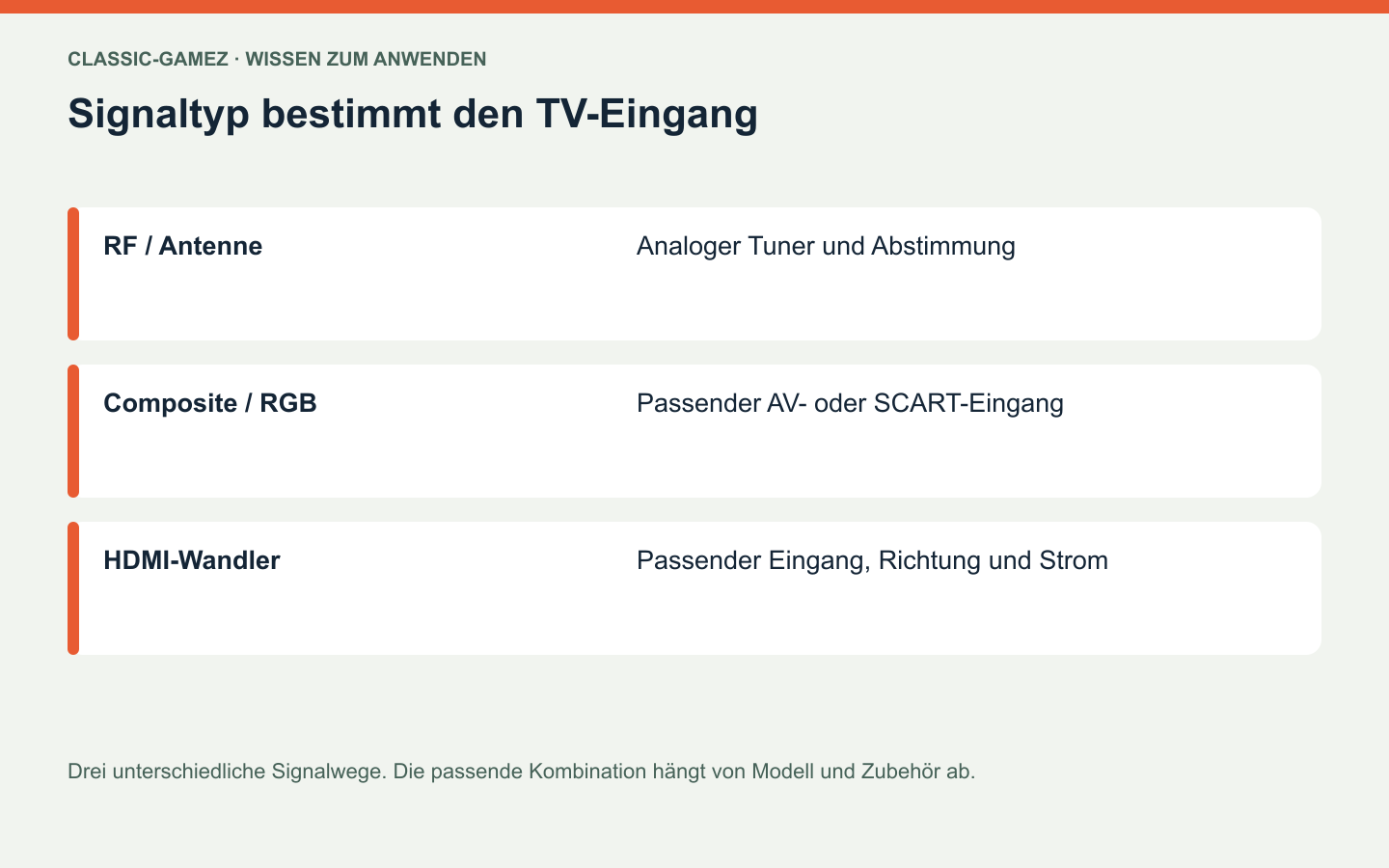

Schreibe den Signalweg auf. Bei einer Antennenverbindung wird der Fernseher anders eingestellt als bei Composite oder RGB über SCART. Ein HDMI-Wandler bildet wiederum einen zusätzlichen Verarbeitungsschritt. „Ich habe alles eingesteckt“ reicht als Fehlerbeschreibung daher nicht aus; es muss klar sein, was zwischen welchen Geräten steckt.
| Verbindung | Am Fernseher auswählen | Typischer Prüfpunkt |
|---|---|---|
| Antennenverbindung über passenden Modulator | Geeigneten analogen Empfang | Richtige Abstimmung und Fernsehnorm |
| Composite über passende AV-Verbindung | Den zugehörigen AV-Eingang | Video nicht mit Audio verwechseln |
| RGB über SCART | Geeigneten SCART-Eingang | Kabel und Eingang müssen RGB unterstützen |
| Analoge Ausgabe über HDMI-Wandler | Den verwendeten HDMI-Port | Eingangssignal und Richtung des Wandlers |
Diese Tabelle ordnet die Signalwege redaktionell. Sie ist keine Aussage, dass jedes Mega-Drive-Modell jeden Weg ohne Zusatzgerät unterstützt. Regionale Ausführungen und Umbauten können abweichen. Verwende die Anleitung für deine konkrete Hardwarekombination, bevor du Zubehör bestellst.
Fernseher und Wandler gezielt testen
Wähle den Eingang manuell aus, statt ausschließlich auf automatische Erkennung zu warten. Prüfe bei einem HDMI-Wandler außerdem seine Stromversorgung und die Beschriftung von Eingang und Ausgang. Produkte für die umgekehrte Richtung sind keine passende Alternative. Entferne für den ersten Test HDMI-Switches, AV-Receiver und weitere Zwischenstationen.
Ein moderner Fernseher kann ein HDMI-Signal anzeigen und trotzdem mit einer bestimmten analogen Quelle beziehungsweise deren Umwandlung Probleme haben. Deshalb ist die Werbung „funktioniert mit alten Konsolen“ zu ungenau. Suche nach einer dokumentierten Unterstützung für dein Modell, dessen Fernsehnorm und die verwendete Ausgabe. Eine genaue Kompatibilitätsangabe ist hilfreicher als eine lange Liste unspezifischer Marketingbegriffe.
Falls du eine zweite geeignete Anzeige besitzt, teste dort dieselbe Konsole mit demselben Spiel. Verändere zunächst möglichst wenig. Funktioniert diese Kombination, ist das ein wichtiger Hinweis auf den ersten Bildschirm oder dessen Eingangskette. Funktioniert sie nicht, ist damit weiterhin kein einzelnes internes Bauteil identifiziert.
Schwarzer Bildschirm, Flackern oder fehlende Farben?
Ein schwarzes Bild bei erkennbarer Signalannahme ist etwas anderes als die Meldung „Kein Signal“. Auch ein sichtbarer Startbildschirm, der anschließend einfriert, liefert andere Hinweise als ein durchgehend fehlendes Bild. Beschreibe den Ablauf vom Einschalten an: Was zeigt der Fernseher, wann ändert sich etwas, und hörst du Spielton?

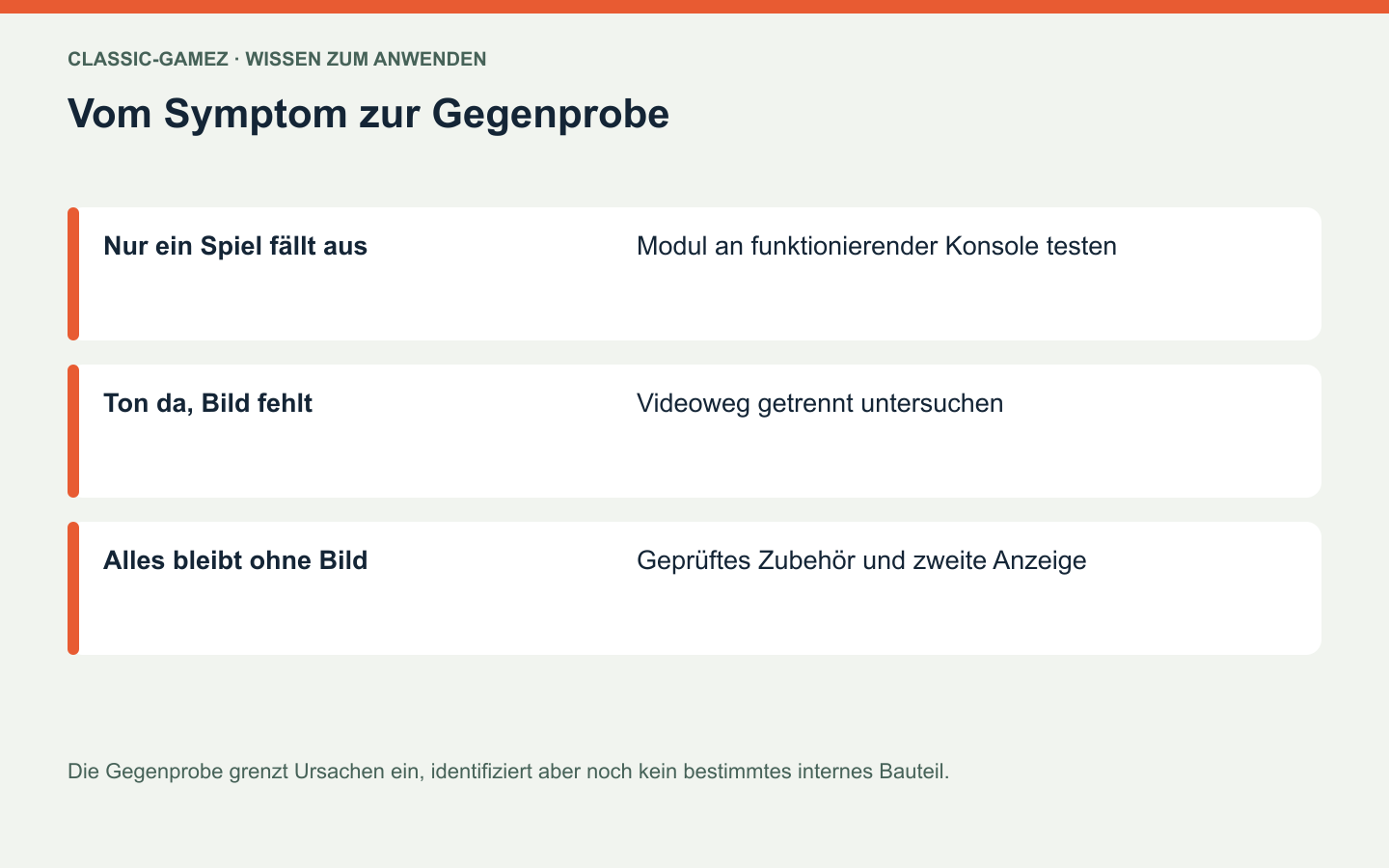

| Beobachtung | Nächster Gegencheck | Noch keine sichere Diagnose |
|---|---|---|
| Kein Bild bei mehreren Modulen | Kabel, Eingangsart und zweite Anzeige | Defekter Grafikchip |
| Nur ein Spiel startet nicht | Dieses Modul an funktionierender Konsole testen | Allgemeiner TV-Fehler |
| Ton vorhanden, Bild fehlt | Videoweg und Eingangseinstellung untersuchen | Kompletter Konsolenausfall |
| Bild vorhanden, Farbe fehlt | Fernsehnorm und Wandlung prüfen | Zwingend defektes Modul |
| Bild reagiert auf Kabelbewegung | Verbindung stromlos auf Schäden prüfen lassen | Bestimmte Lötstelle ohne Untersuchung |
Statt aus einem Symptom sofort eine Reparatur abzuleiten, sammelst du so belastbare Ausschlüsse. Eine Werkstatt kann mit „zwei geprüfte PAL-Spiele, zwei passende Kabel, gleicher Fehler an zwei geeigneten Anzeigen“ wesentlich mehr anfangen als mit „geht irgendwie nicht“.
Warum zusätzliche Geräte die Suche erschweren
Mega-CD, 32X, Importadapter und Umschalter können Teil eines spannenden Retro-Aufbaus sein. Bei der ersten Fehlersuche bringen sie jedoch weitere Kontakte, Versorgungen und mögliche Einstellungen ins Spiel. Beginne deshalb mit der Basiskonsole. Wenn sie zuverlässig arbeitet, ergänze die anderen Teile einzeln und prüfe nach jedem Schritt erneut.
Das gilt ebenso für aufwendige Heimkinoanlagen. Eine direkte Verbindung zur Anzeige schafft eine Vergleichsbasis. Erst anschließend findest du heraus, ob ein bestimmter Eingang am Receiver, ein zusätzlicher Wandler oder eine Einstellung des Umschalters beteiligt ist. Dokumentiere die erfolgreiche Basiskette mit einem Foto, damit du sie später schnell wiederherstellen kannst.
Wenn das Bild wieder funktioniert
Prüfe nicht nur den Titelbildschirm. Spiele eine kurze Runde, bewege die Figur in verschiedene Richtungen und kontrolliere den Ton. Teste bei Bedarf beide Controlleranschlüsse mit einem dafür geeigneten Spiel. Schalte die Konsole anschließend aus und wieder ein. Der Aufbau sollte ohne erneutes Suchen oder Wackeln reproduzierbar funktionieren.
Wähle danach eine passende Bildproportion und deaktiviere ungewollten Zoom. Wenn die Steuerung verzögert wirkt, prüfe einen verfügbaren Spielemodus am Fernseher. Samsung beschreibt die modellabhängige Aktivierung in seiner deutschen Hilfe zu den TV-Bildeinstellungen. Diese Einstellung kann die Bildverarbeitung beeinflussen, behebt aber keinen fehlenden elektrischen Kontakt.
Heb dir die Kombination aus Kabelmodell, Eingang und relevanten Einstellungen auf. Besonders bei einem Fernseher mit mehreren Nutzern kann ein umgestellter Eingang später wie ein neuer Defekt aussehen. Eine kleine Beschriftung an den Kabelenden und ein gespeichertes Foto sparen dann erneute Fehlersuche.
Wann eine Reparatur sinnvoll wird
Bleibt der Fehler mit geprüftem Zubehör und mehreren passenden Spielen bestehen, ist eine fachkundige Untersuchung sinnvoll. Bitte um eine Diagnose und einen Kostenvoranschlag, bevor auf Verdacht Bauteile ersetzt werden. Eine pauschale Empfehlung wie „alle Kondensatoren tauschen“ folgt nicht automatisch aus einem schwarzen Bildschirm.
Schicke der Werkstatt dein Fehlerprotokoll und aussagekräftige Bilder. Erwähne bekannte Umbauten sowie frühere Reparaturen. Wenn du das Gerät gebraucht gekauft hast, halte außerdem fest, ob der Fehler von Anfang an bestand oder erst später auftrat. Das erleichtert die technische Einordnung, ohne eine Ursache vorwegzunehmen.
Häufige Fragen
Kann ein falsches Spiel das Problem sein? Eine unpassende regionale Version oder ein problematisches Modul kann den Start beeinflussen. Verwende für den ersten Test deshalb ein nachweislich passendes Spiel. Unterschiede zwischen Konsolenmodellen und Regionen erklärt der Vergleich von Mega Drive 1 und 2.
Soll ich zuerst einen neuen HDMI-Adapter kaufen? Nur wenn der bisherige Signalweg als Ursache eingegrenzt wurde oder der vorhandene Fernseher die benötigte Ausgabe nicht verarbeitet. Ein neuer Adapter behebt weder einen schlechten Modulkontakt noch eine ungeklärte Stromversorgung.
Reicht die rote Lampe als Funktionstest beim Kauf? Nein. Lass dir ein laufendes Spiel mit Ton und reagierender Steuerung zeigen. Wenn du zusätzlich den Preis einschätzen möchtest, nutze die Anleitung zur Bewertung alter Konsolen und Spiele und vergleiche ausschließlich Angebote mit ähnlichem Prüfzustand.
